Nella postazione di Elerji, è attivo il ripetitore ATV in modalità digitale  DVB-T. Il cuore del sistema digitale è il ripetitore della Hides, il  modello BR-100. Stabilita la frequenza di ingresso a 1292Mhz e  quella di uscita a 10,4Ghz, ho iniziato la costruzione di tutto il  sistema. Per la ricezione ho utilizzato un filtro della Fracarro,  modificato per funzionare in gamma 23cm a 1292Mhz, con una  larghezza di banda di 10Mhz, e un down converter per i 23cm  autocostruito. Per la trasmissione ho applicato un oscillatore a pll con basso phase  noise, alla frequenza di 9900Mhz, agganciato  ad un oscillatore di  riferimento di 10Mhz, un mixer per 10Ghz, un filtro passa banda e tre  moduli amplificatori che lavorano in classe lineare.  Il segnale entrante a 1292Mhz passa attraverso il filtro, entra nel  down converter, dal quale esce un segnale a 837Mhz che va  all’ingresso RX del ripetitore BR-100. Dal ripetitore esce un segnale  impostato a 500Mhz, il quale entra nel mixer. Da qui, viene estratta la  frequenza a 10400Mhz, che è la somma tra i segnali dell’LO a  9900Mhz e i 500Mhz del BR-100.  Il segnale viene filtrato  e amplificato attraverso tre stadi che  funzionano in classe lineare. Tanto per capire: in modalità FM la  potenza in uscita sarebbe di 30db 1W, mentre in DVB-T è di 17,5db  praticamente 50mW. Data la distanza di soli 3Km dal ripetitore, per eseguire una misura  corretta, ho dovuto attenuare il segnale in entrata al misuratore di  campo. La misura del livello del MER che ho effettuato è di 19db, con un  livello del segnale di 60 dbuV, la larghezza di banda è impostata a  8Mhz, l’intervallo di guardia a 1/4, ed infine il FEC è a 1/2.  Il ripetitore non è sempre acceso e lo si può attivare tramite i codici  DTMF. Gli esperimenti continuano.......73 a tutti IV3WSJ

Ripetitore ATV DVB-T  BR-100

Schema a blocchi del ripetitore ATV DVB-T  BR-100

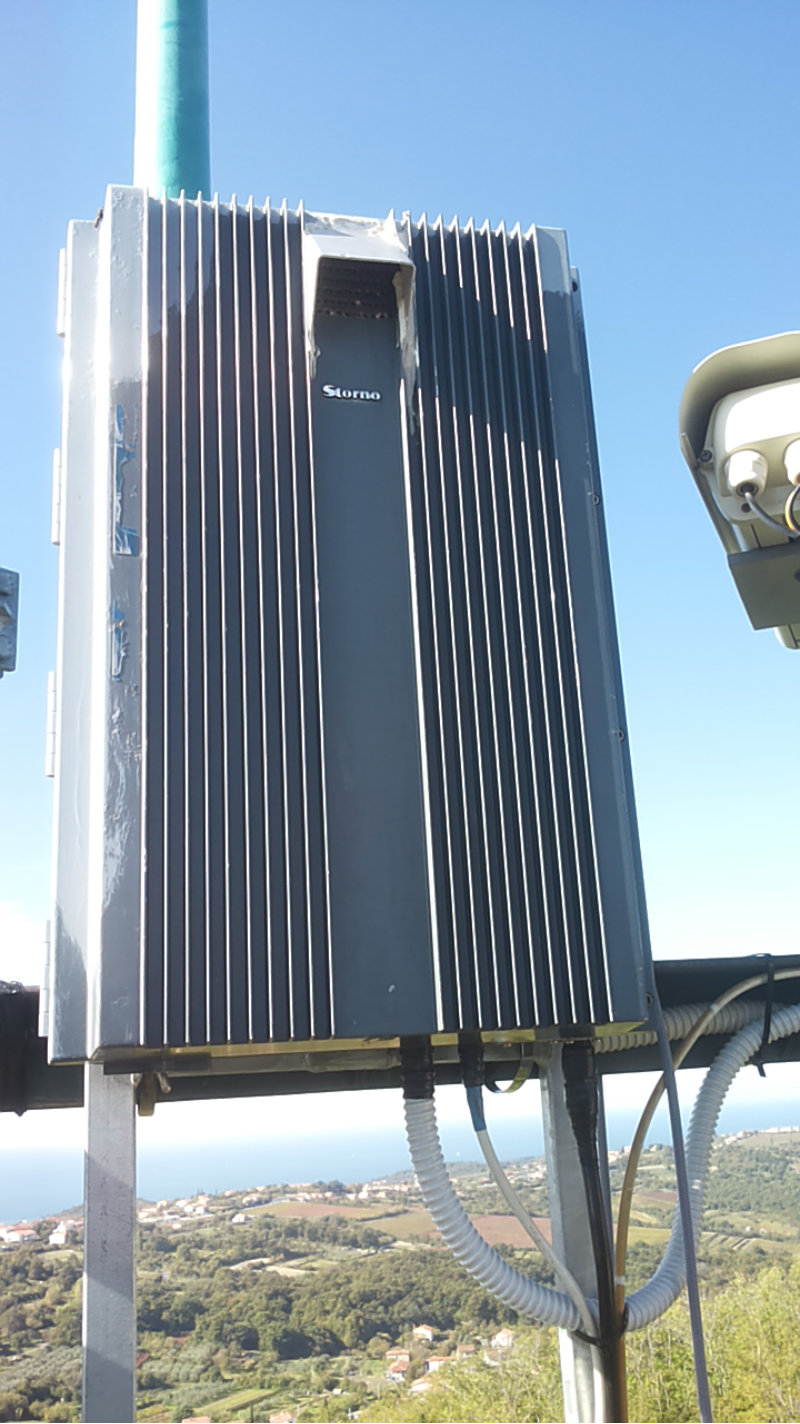

Alcune immagini del ripetitore ATV DVB-T
