Od analogne k digitalni ATV

Nikoli več mešalec !!!...Up konverter DVB-T  uhf-1280 MHz… Zadnja verzija od IW3RMR

Ko mi je prijatelj rekel, da je v Ameriki kupil material za  up konverter za 23 cm, sem začel razmišljati, kdo smo  mi…smo kaj manj vredni..? Vklopil sem spajkalnik,  pobrskal med odpisanimi antenskimi ojačevalci in v  dveh večerih je nastal up konverter.  Up konverter sestavljajo : Colpits oscilator, ki ga  uporabljam pri vseh mojih projektih, sledi pasovni  ojačevalec, ki izloči 22. harmonik na 762 MHz z nivojem  približno 0 dbm. Najlepše pri vsem je, da imajo ti  ojačevalci dva izhoda za mešanje signalov z drugimi  moduli. Uporabil sem en izhod kot vhod za signal iz  digitalnega modulatorja na 520 MHz z nivojem – 16  dbm. Izhod je nato filtriran s sitom, ki izloči vse signale  nad 790 MHz. Izhod je nato še vezan na širokopasovni  linijski sat ojačevalec, ki poleg ojačevanja deluje kot  mešalec. Vsi signali na izhodu so nato filtrirani s  predelanim UHF ojačevalcem na 23 cm. Pasovna širina  tega filtra z ojačevalcem je približno 10 MHz. Sledi še  široko pasovni ojačevalec, ki dvigne signal na približno  – 4 dbm. Rezultati so neverjetni, kot je razvidno iz slik. MER je  boljši od 32 db, drugi produkti so več kot 40 db nižji.  Tako je vse pripravljeno za krmiljenje mosfet hibrida za  oddajanje na vse štiri strani sveta.  Vsem 73…IW3RMR

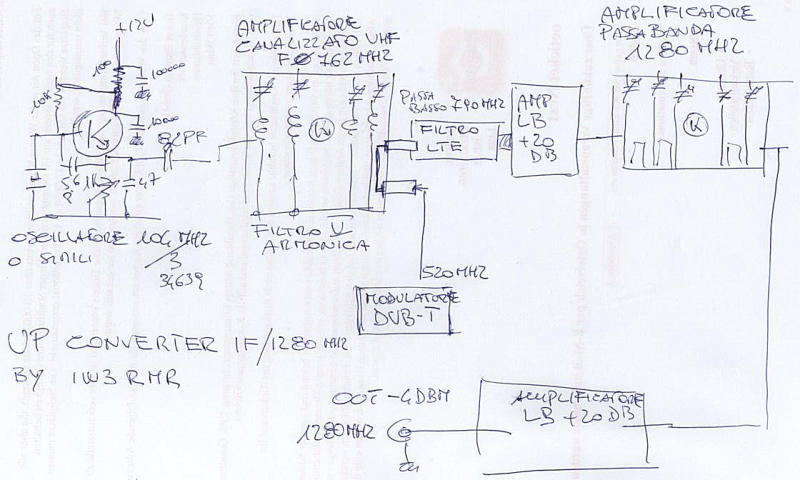

Blok shema
