Od analogne k digitalni ATV
Down konverter za 23 cm DVB-T
Pred približno enim letom mi je Alessandro IW3RMR povedal,
da je na znani postojanki Bernadia postavil pretvornik za DVB-
T. Bil sem prijetno presenečen in hkrati zainteresiran za to
novost. Od takrat se je ATV aktivnost iz analogne preusmerila
v digitalno TV. V tem trenutku se pojavi klasično vprašanje:
kako sprejemati DVB-T signal …? Alessandro mi je odgovoril,
zelo enostavno…napraviti je treba converter. V tem trenutku
sem mislil, da je to res enostavno, ko sem videl, da je iz škatle
vzel tri različne delujoče converterje. Za Alessandra ni noben
problem vzeti star TV mešalec, ga izprazniti in vstaviti
oscilator, dva filtra in predojačevalec za 1300 MHz ter
uglasiti….neverjetno. Če bi jaz to poskušal napraviti, gotovo
ne bi delovalo. Zaprosil sem ga za shemo tega converterja,
ker sam nisem nikoli napravil kaj takega, nato sem štiri dni
trdo delal, da sem ugotovil, kje sem delal napake. Končno
sem le uspel. Po prvih dveh prototipih, sicer grdih na pogled,
sem le uspel napraviti delujoč converter. Napravil sem vhodni
filter za 1282 MHz, ojačevalec z enim mmic, ki vodi signal v
pasivni mešalec. Izdelal sem lokalni oscilator s kvarčnim
kristalom iz katerega sem izdvojil harmonik s frekvenco med
420 in 460 MHz. Ta signal je spet filtriran in priključen na vhod
LO mešalca. Iz mešalca izhaja signal s frekvenco, ki je razlika
da je na znani postojanki Bernadia postavil pretvornik za DVB-
T. Bil sem prijetno presenečen in hkrati zainteresiran za to
novost. Od takrat se je ATV aktivnost iz analogne preusmerila
v digitalno TV. V tem trenutku se pojavi klasično vprašanje:
kako sprejemati DVB-T signal …? Alessandro mi je odgovoril,
zelo enostavno…napraviti je treba converter. V tem trenutku
sem mislil, da je to res enostavno, ko sem videl, da je iz škatle
vzel tri različne delujoče converterje. Za Alessandra ni noben
problem vzeti star TV mešalec, ga izprazniti in vstaviti
oscilator, dva filtra in predojačevalec za 1300 MHz ter
uglasiti….neverjetno. Če bi jaz to poskušal napraviti, gotovo
ne bi delovalo. Zaprosil sem ga za shemo tega converterja,
ker sam nisem nikoli napravil kaj takega, nato sem štiri dni
trdo delal, da sem ugotovil, kje sem delal napake. Končno
sem le uspel. Po prvih dveh prototipih, sicer grdih na pogled,
sem le uspel napraviti delujoč converter. Napravil sem vhodni
filter za 1282 MHz, ojačevalec z enim mmic, ki vodi signal v
pasivni mešalec. Izdelal sem lokalni oscilator s kvarčnim
kristalom iz katerega sem izdvojil harmonik s frekvenco med
420 in 460 MHz. Ta signal je spet filtriran in priključen na vhod
LO mešalca. Iz mešalca izhaja signal s frekvenco, ki je razlika
Električna shema down konverterja
verzija 1 za 23 cm DVB-T
Down konverter za 23 cm DVB-T verzija 2
Z drugo verzijo down konverterja sem hotel izboljšati vrednost
MER . To sem dosegel s tem, da sem v vhodnio stopnji
uporabil MMIC z malo šuma. Nato sem bolje filtriral frekvenco
lokalnega oscilatorja in vgradil atenuatorja na vhodu in izhodu
vhodnega filtra ter medfrekvenčnega filtra in tako sem dosegel
boljšo prilagoditev na 50 ohm. Rezultat je bil očiten, saj se je
vrednost MER izboljšala za 5 db glede na predhodno verzijo.
73...Mauro
IV3WSJ
MER . To sem dosegel s tem, da sem v vhodnio stopnji
uporabil MMIC z malo šuma. Nato sem bolje filtriral frekvenco
lokalnega oscilatorja in vgradil atenuatorja na vhodu in izhodu
vhodnega filtra ter medfrekvenčnega filtra in tako sem dosegel
boljšo prilagoditev na 50 ohm. Rezultat je bil očiten, saj se je
vrednost MER izboljšala za 5 db glede na predhodno verzijo.
73...Mauro
IV3WSJ
Down konverter verzija 2 za 23 cm DVB-T
Down konverter za 23 cm DVB-T verzija 3
Tretja verzija se razlikuje od predhodnih v manjših spremembah v
lokalnem oscilatorju in v tem, da je LO priključen direktno na filter, ki
izseje tretji harmonik LO. Filter je zelo ozkopasoven in je primeren za to
uporabo. Bil je vgrajen v strejše mobilne telefone na 450-460 MHz in se
morda še dobijo na radiomaterskih sejmih. Filter, ki sem ga uporabil v
verziji 2 ima 4,5 db izgub in ne izloči dobro signalov tudi drugih frekvenc.
Vse verzije so napravljene na dvostranskem vitroplastu FR4 debeline
1,6 mm.
lokalnem oscilatorju in v tem, da je LO priključen direktno na filter, ki
izseje tretji harmonik LO. Filter je zelo ozkopasoven in je primeren za to
uporabo. Bil je vgrajen v strejše mobilne telefone na 450-460 MHz in se
morda še dobijo na radiomaterskih sejmih. Filter, ki sem ga uporabil v
verziji 2 ima 4,5 db izgub in ne izloči dobro signalov tudi drugih frekvenc.
Vse verzije so napravljene na dvostranskem vitroplastu FR4 debeline
1,6 mm.
Down konverter verzija 3 za 23 cm DVB-T
Električna shema down konverterja verzija 3 za 23 cm DVB-T
UP Konverter ATV DVB-T 23cm By IV3WSJ
In spet bomo govorili o digitalni ATV……..končno po
večmesečnih poskusih in meritvah s spektralnim
analizatorjem, sem končno uspel dokončati DVB-T oddajnik
na 23 cm. Na tržišču je več proizvajalcev modulatorjev DVB-T
z dobrimi tehničnimi karakteristikami, toda so še vedno
predragi. Uporabil sem Televesov modulator, ki je sorazmerno
poceni in njegovo frekvenčno območje gre do 860 MHz. Če
ga hočemo uporabiti na 23 cm področju, je treba napraviti up
konverter.. V tem konverterju je mešalec, lokalni oscilator s
kvarcem, pasovno sito in več ojačevalnih stopenj, ki po
možnosti čimmanj popačijo signal. Linearnost in
impendančna prilagojenost teh stopenj je zelo pomembna za
kvaliteto signala. Za končno stopnjo sem poskusil uporabiti
RA18H1213G od Mitsubishi. S tem se da doseči pri DVB-T le
3-4 W. Pri 3W se na spektralnem analizatorju že vidi
popačenje signala, medtem ko pa pri 1,5 W je že veliko boljši
signal in s tem se poboljša MER. Z boljšim MER in slabšim
signalom je večja verjetnost, da bo korespondent sprejel
sliko. Pri uporabi Mitsubichijevega modula mi ni bilo všeč to,
da je za 1.5 W izhodne moči poraba kar 8 A. Zaradi tega sem
se odločil napraviti več ojačevalcev z LDMOS. Pri teh pa je
problem v tem, da rabijo za napajanje 26 do 28 V. K sreči se
dobijo na trgu DC-DC pretvorniki z vhodom 12 V in
nastavljivim izhodom do 80 V z maksimalnim tokom 8 A.
Po mnogih mesecih dela in preizkusih sem neprecenljivo
zadovoljen z rezultatom. Izhodna moč DVB-T oddajnika za 23
cm je 5,5W pri porabi 5 A.
Vrednost Mer pa je 35 db.
Dobro zabavo vsem
Mauro IV3WSJ
večmesečnih poskusih in meritvah s spektralnim
analizatorjem, sem končno uspel dokončati DVB-T oddajnik
na 23 cm. Na tržišču je več proizvajalcev modulatorjev DVB-T
z dobrimi tehničnimi karakteristikami, toda so še vedno
predragi. Uporabil sem Televesov modulator, ki je sorazmerno
poceni in njegovo frekvenčno območje gre do 860 MHz. Če
ga hočemo uporabiti na 23 cm področju, je treba napraviti up
konverter.. V tem konverterju je mešalec, lokalni oscilator s
kvarcem, pasovno sito in več ojačevalnih stopenj, ki po
možnosti čimmanj popačijo signal. Linearnost in
impendančna prilagojenost teh stopenj je zelo pomembna za
kvaliteto signala. Za končno stopnjo sem poskusil uporabiti
RA18H1213G od Mitsubishi. S tem se da doseči pri DVB-T le
3-4 W. Pri 3W se na spektralnem analizatorju že vidi
popačenje signala, medtem ko pa pri 1,5 W je že veliko boljši
signal in s tem se poboljša MER. Z boljšim MER in slabšim
signalom je večja verjetnost, da bo korespondent sprejel
sliko. Pri uporabi Mitsubichijevega modula mi ni bilo všeč to,
da je za 1.5 W izhodne moči poraba kar 8 A. Zaradi tega sem
se odločil napraviti več ojačevalcev z LDMOS. Pri teh pa je
problem v tem, da rabijo za napajanje 26 do 28 V. K sreči se
dobijo na trgu DC-DC pretvorniki z vhodom 12 V in
nastavljivim izhodom do 80 V z maksimalnim tokom 8 A.
Po mnogih mesecih dela in preizkusih sem neprecenljivo
zadovoljen z rezultatom. Izhodna moč DVB-T oddajnika za 23
cm je 5,5W pri porabi 5 A.
Vrednost Mer pa je 35 db.
Dobro zabavo vsem
Mauro IV3WSJ
Električna shema down konverterja DVB-T verzija 4

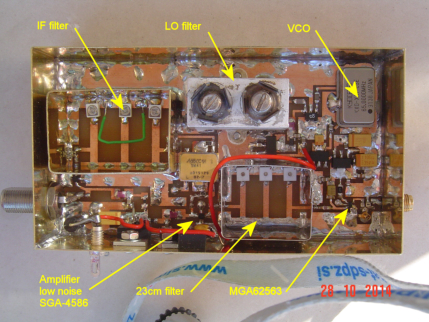

Notranjost konverterja
Down konverter za 23 cm DVB-T verzija 4
Po tretji verziji down konverterja sem napravil še četrto verzijo. V osnovi je
enaka zasnova samo oscilator je VCXO na 65 MHz in filter izseje sedmi
harmonik na 455 MHz. Namesto MAR6 , ki ima 3 db šuma sem uporabil
SGA4586 , ki naj bi imel le 2 db šuma.
Delovanje je nekoliko boljše od predhodne verzije in MER se je izboljšal za
1,5 db.
73 vsem
Mauro IV3WSJ
enaka zasnova samo oscilator je VCXO na 65 MHz in filter izseje sedmi
harmonik na 455 MHz. Namesto MAR6 , ki ima 3 db šuma sem uporabil
SGA4586 , ki naj bi imel le 2 db šuma.
Delovanje je nekoliko boljše od predhodne verzije in MER se je izboljšal za
1,5 db.
73 vsem
Mauro IV3WSJ
Down konverter za 23 cm DVB-T verzija 5
Downconverter, ki vam ga sedaj predstavljam, je sad mnogih
poskusov in prototipov napravljenih na klasičnem FR4 po sistemu
Home Made.
Za zadovoljitev moje radovednosti sem se odločil narisati tiskano
vezje s profesionalnim programom in dati izdelavo tiskanega
vezja v specializirano delavnico. Osnovno pravilo pri delu z DVB-
T je impendančna prilagoditev posameznih stopenj. Da bi
dosegel dobro občutljivost in nizek nivo šuma na vhodu, sem
uporabil monolitni ojačevalec PSA4-5043+ od mini-Circuits.
Ojačani vhodni signal vstopi v stripline pasovno sito in preden gre
v mixer je še ojačan z Gali5+.
Za lokalni oscilator sem izbral VCO s frekvenco 65 MHz. Ta
signal gre v helikoidni filter s 3 celicami, ki izloči sedmi harmonik,
v tem primeru je 455 MHz. Za filtrom je ta signal še enkrat ojačan
z MMIC preden pride na vhod LO od mixerja ADE-25MH..
Medfrekvenca signala iz mixerja je razlika med frekvenco
vhodnega signala in frekvenco lokalnega oscilatorja.. Na primer:
če je vhodni signal na 1280 MHz in lokalni oscilator 455 MHz,
potem je medfrekvenca 1280 – 455 =825 MHz ( IF = 825 MHz ).
Preden pride medfrekvenčni signal na izhodni konektor je še
enkrat ojačan z PSA4-5043+ in filtriran s filtrom Gigafil. Tako sem
dosegel nivo konvertiranega signala 26 db in dušenje harmonikov
45 db.
V začetku sem opazil, da je drugi harmonik oscilatorja previsok.
Problem sem rešil z uporabo drugačnega MMIC.
Veliko zabave vam vsem želim
Mauro IV3WSJ
poskusov in prototipov napravljenih na klasičnem FR4 po sistemu
Home Made.
Za zadovoljitev moje radovednosti sem se odločil narisati tiskano
vezje s profesionalnim programom in dati izdelavo tiskanega
vezja v specializirano delavnico. Osnovno pravilo pri delu z DVB-
T je impendančna prilagoditev posameznih stopenj. Da bi
dosegel dobro občutljivost in nizek nivo šuma na vhodu, sem
uporabil monolitni ojačevalec PSA4-5043+ od mini-Circuits.
Ojačani vhodni signal vstopi v stripline pasovno sito in preden gre
v mixer je še ojačan z Gali5+.
Za lokalni oscilator sem izbral VCO s frekvenco 65 MHz. Ta
signal gre v helikoidni filter s 3 celicami, ki izloči sedmi harmonik,
v tem primeru je 455 MHz. Za filtrom je ta signal še enkrat ojačan
z MMIC preden pride na vhod LO od mixerja ADE-25MH..
Medfrekvenca signala iz mixerja je razlika med frekvenco
vhodnega signala in frekvenco lokalnega oscilatorja.. Na primer:
če je vhodni signal na 1280 MHz in lokalni oscilator 455 MHz,
potem je medfrekvenca 1280 – 455 =825 MHz ( IF = 825 MHz ).
Preden pride medfrekvenčni signal na izhodni konektor je še
enkrat ojačan z PSA4-5043+ in filtriran s filtrom Gigafil. Tako sem
dosegel nivo konvertiranega signala 26 db in dušenje harmonikov
45 db.
V začetku sem opazil, da je drugi harmonik oscilatorja previsok.
Problem sem rešil z uporabo drugačnega MMIC.
Veliko zabave vam vsem želim
Mauro IV3WSJ
Električna shema down konverterja DVB-T verzija 5
med vhodno frekvenco in frekvenco lokalnega oscilatorja. Na primer : Vhodna
frekvenca je 1282 MHz, frekvenca lokalnega oscilatorja je 430 MHz, razlika je
medfrekvenca 852 MHz. Tako se lahko DVB-T signal z Bernadie sprejema s
komercialnim sprejemnikom, ki stane od 20-30 eurov.
Spodnje slike predstavljajo opravljeno delo po dragocenih nasvetih Alessandra
IW3RMR. Prve poskuse sem napravil skupaj z Alessandrom in njegovim
converterjem, nato pa še z mojima converterjema, ki sta imela različne lastnosti.
Zadnji poskus sprejema in meritve z ustreznim instrumentom sem napravil doma pri
Rudiju S58RU.
73
IMauro...IV3WSJ
frekvenca je 1282 MHz, frekvenca lokalnega oscilatorja je 430 MHz, razlika je
medfrekvenca 852 MHz. Tako se lahko DVB-T signal z Bernadie sprejema s
komercialnim sprejemnikom, ki stane od 20-30 eurov.
Spodnje slike predstavljajo opravljeno delo po dragocenih nasvetih Alessandra
IW3RMR. Prve poskuse sem napravil skupaj z Alessandrom in njegovim
converterjem, nato pa še z mojima converterjema, ki sta imela različne lastnosti.
Zadnji poskus sprejema in meritve z ustreznim instrumentom sem napravil doma pri
Rudiju S58RU.
73
IMauro...IV3WSJ
UP konverter 23cm DVB-T
UP Konverter ATV DVB-T 23cm By IV3WSJ
Down konverter DVB-T za 23 cm od
Aleksandra IW3RMR
Predstavljam nov konverter z dobrimi lastnostmi in enostavno
izdelavo. Za vhodno stopnjo sem se odločil uporabiti
malošumni predojačevalec z MGF1302. To ne pomeni, da se
ne sme uporabiti kakšno drugo komponento. Sledi linijski
širokopasovni ojačevalec 47- 2400 MHz z 18 db ojačanja, ki
ga je možno kupiti že za 3,6 eura. Lokalni oscilator je
napravljen z VCO za 104 MHz ( cena 2 eura ) , ki mu sledita
dve sklopljeni tuljavi uglašeni na peti harmonik 520 MHz z
nivojem signala približno 100 dbuV. Signala LO in RF gresta v
mixer SAT-TV ( cena 3 eure ). Signal LO je priključen na vhod
TV, signal RF pa na vhod SAT. Opozoriti moram, da to ni
mixer, ampak le sklopnik dveh signalov, ki jih je treba ojačati s
širokopasovnim linijskim ojačevalcem kot na vhodu. Ta drugi
linijski ojačevalec meša oba signala LO in RF in na izhodu
razlika obeh frekvenc se filtrira s pasovnim filtrom. Ta filter je
lahko tipa strip line na FR4, vendar harmoniki ne presegajo –
40 db dušenja. Filter napravljen z dvema tuljavama zračne
izvedbe daje čist spekter. Tak filter sem primerjal z drugimi
modeli , tudi napravljenimi na profesionalen način, vendar ni
bilo bistvene razlike. Priporočam vam izdelavo tega down
konverterja , saj je zelo poceni in izdelava ni zahtevna.
Veliko zabave vam želi Aleksander IW3RMR
izdelavo. Za vhodno stopnjo sem se odločil uporabiti
malošumni predojačevalec z MGF1302. To ne pomeni, da se
ne sme uporabiti kakšno drugo komponento. Sledi linijski
širokopasovni ojačevalec 47- 2400 MHz z 18 db ojačanja, ki
ga je možno kupiti že za 3,6 eura. Lokalni oscilator je
napravljen z VCO za 104 MHz ( cena 2 eura ) , ki mu sledita
dve sklopljeni tuljavi uglašeni na peti harmonik 520 MHz z
nivojem signala približno 100 dbuV. Signala LO in RF gresta v
mixer SAT-TV ( cena 3 eure ). Signal LO je priključen na vhod
TV, signal RF pa na vhod SAT. Opozoriti moram, da to ni
mixer, ampak le sklopnik dveh signalov, ki jih je treba ojačati s
širokopasovnim linijskim ojačevalcem kot na vhodu. Ta drugi
linijski ojačevalec meša oba signala LO in RF in na izhodu
razlika obeh frekvenc se filtrira s pasovnim filtrom. Ta filter je
lahko tipa strip line na FR4, vendar harmoniki ne presegajo –
40 db dušenja. Filter napravljen z dvema tuljavama zračne
izvedbe daje čist spekter. Tak filter sem primerjal z drugimi
modeli , tudi napravljenimi na profesionalen način, vendar ni
bilo bistvene razlike. Priporočam vam izdelavo tega down
konverterja , saj je zelo poceni in izdelava ni zahtevna.
Veliko zabave vam želi Aleksander IW3RMR
